Perangkat Jaringan dan Contoh Gambar Jaringan

1.Switch

Hasil gambar untuk switch
Switch merupakan perangkat jaringan yang memiliki fungsi yang hampir sama dengan hub, tetapi perangkat ini ‘lebih pintar’ dari hub karena dapat mengatasi masalah collision data. Tidak hanya itu, switch juga memiliki beberapa kelebihan seperti kecepatan transfer data maupun luas jaringan yang jauh lebih bagus dari hub.

Selain itu, switch tidak hanya digunakan untuk membagi sinyal tetapi juga memfilter paket data kemudian meneruskannya ke jaringan yang dituju.



2.Router
 Hasil gambar untuk router
 Router merupakan perangkat jaringan yang berfungsi menghubungkan dua jaringan atau lebih sehingga data dapat dikirim dari satu jaringan ke jaringan yang lain. Dengan menggunakan router, kita bisa menghubungkan dua jaringan yang berbeda, contoh 192.168.2.0/24 dapat terhubung dengan jaringan 200.200.200.0/24.

Sekilas cara kerja router bisa dibilang mirip dengan bridge, yakni sama-sama meneruskan paket data, membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan tersebut, hanya saja router berada pada lapisan ketiga OSI.


3.HUB
Hasil gambar untuk hub
Hub merupakan salah satu perangkat jaringan yang bertugas mengubah sinyal transmisi jaringan, dimana hal tersebut dimaksudkan agar kedua komputer atau lebih dapat saling terhubung.
Hub tidak dapat mengatur alur jalannya suatu data, sehingga setiap paket data yang melewati hub akan dibroadcast ke semua port sampai paket data yang dimaksud sampai ke tujuan. Hal inilah membuat paket data yang dikirim mengalami collision atau tabrakan data.


4.Kabel Jaringan

Hasil gambar untuk kabel lan
 Kabel jaringan merupakan media transmisi berbentuk kabel yang digunakan untuk menghubungkan dua komputer atau lebih untuk saling bertukar data.

Ada beberapa jenis kabel yang biasa digunakan, seperti kabel utp, stp, coxial maupun fiber optik. Biasanya, jenis kabel yang digunakan tergantung pada jenis topologi jaringan yang digunakan.


5.Wireless Card

Hasil gambar untuk wireless card
Wireless card merupakan salah satu perangkat jaringan yang dapat menghubungkan dua device secara nirkabel atau tanpa menggunakan media kabel. Dengan menggunakan wireless card, dua komputer atau lebih dapat saling terhubung melalui jaringan wifi, tanpa harus menggunakan kabel jaringan.

Laptop saat ini kebanyakan sudah dilengkapi dengan wireless card didalamnya, jadi kita tidak perlu membelinya secara terpisah, berbeda dengan komputer yang terlebih dahulu kita harus membelinya secara terpisah.


6.LAN Card

Hasil gambar untuk LAN card

Sama halnya dengan perangkat jaringan yang lain, LAN card juga berfungisi menghubungkan dua atau lebih komputer dengan menggunakan media kabel. Perangkat ini biasanya banyak digunakan dalam jaringan LAN.

LAN card juga bertugas mengubah aliran data yang berbentuk paralel menjadi bentuk serial, sehingga dapat ditransmisikan melalui media jaringan seperti kabel UTP.


7.Repeater

Hasil gambar untuk repeater

Repeater adalah perangkat jaringan yang memiliki fungsi memperluas jangkauan sinyal wifi dari server agar perangkat lain bisa terhubung.

Cara kerja dari repeater itu sendiri adalah dengan menerima sinyal dari server, kemudian memancarkannya kembali dengan jangkauan yang lebih luas dan kuat, denagn kata lain sinyal yang lemah dapat dipancarkan kembali menjadi lebih kuat dan luas.

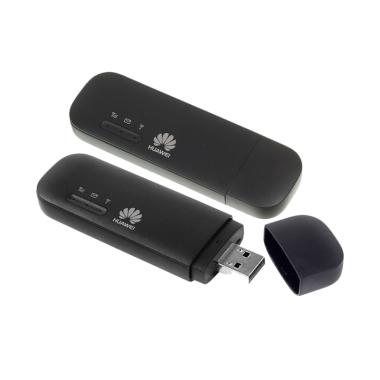

8.Modem

Hasil gambar untuk modem

Modulator demodulator atau yang sering disingkat dengan modem merupakan perangkat jaringan yang memiliki fungsi mengubah sinyal digital menjadi sinyal analog atau sebaliknya.

Data yang diberikan kepada komputer ke modem umumnya berbentuk sinyak digital. Maka dari itu, ketika modem mendapatkan data berbentuk sinyal analog, modem harus merubahnya terlebih dahulu menjadi sinyal digital agar dapat diproses lebih lanjut oleh komputer.


9.Server

Hasil gambar untuk server

Server merupakan sebuah perangkat atau komputer khusus yang menyediakan berbagai layanan atau service pada client yang terhubung dengannya. Umumnya server dibekali dengan spesifikasi hardware yang cukup tinggi, terutama dari segi processor (bisanya menggunakan Intel Xeon) dan RAM-nya (Rata-rata 16GB lebih).

Karena harus melakukan kegiatan multitasking yang cukup berat, maka tidak heran jika untuk membangun komputer server diperlukan biaya yang cukup tinggi. Tidak hanya itu, sistem operasi yang digunakan juga khusus yakni Windows Server atau Linux Debian.


10. USB Wifi Adapter

Hasil gambar untuk tp link 150

WiFi Adapter bertipe USB telah banyak beredar di pasaran. USB WiFi Adapter dapat dijadikan solusi bagi anda yang galau karena Wifi Card bawaan laptop atau komputer anda bermasalah sehingga anda tidak bisa terhubung dengan jaringan Wifi (hotspot).
Fungsi USB WiFi Adapter sama persis dengan Wifi Card pada umumnya bedanya perangkat ini memiliki mobilitas yang cukup tinggi, tinggal dicolokkan pada port USB maka bisa langsung digunakan (dengan terlebih dahulu menginstall drivernya). Kisaran harga untuk USB WiFi Adapter adalah Rp. 150.000 sampai Rp. 600.000 bergantung pada merk dan spesifikasinya.


Contoh Jaringan dengan Aplikasi Cisco Packet Tracer



 Pada gambar jaringan tersebut,topologi jaringan yang digunakan adalah topologi tree.Topologi Tree adalah sebuah topologi jaringan komputer yang merupakan gabungan kombinasi dari topologi bus dan topologi star. Dalam menyusunannya topologi ini menggunakan topologi bus sebagai tulang punggung jaringan yang menghubungkan beberapa topologi jaringan star.Topologi jaringan tree juga banyak disebut dengan topologi bertingkat atau topologi pohon, karena jika digambarkan, bentuk jaringan ini menyerupai bentuk pohon dengan cabang dan ranting. Dimana cabang memiliki tingkat lebih tinggi dari ranting. Dalam jaringan topologi tree juga terdapat tingkatan jaringan, dimana jaringan dengan tingkat yang lebih tinggi akan dapat mempengaruhi dan mengontrol jaringan yang terdapat dibawahnya.
